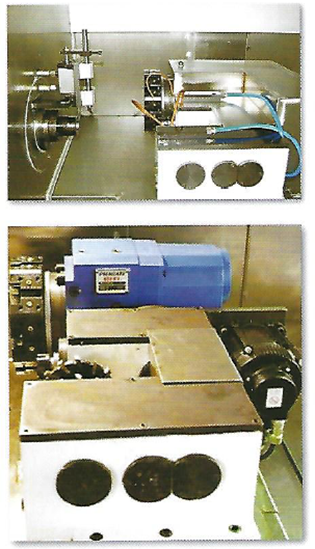

DMK端面车床系列 _ DMK32-CX/DMK25-CX
主要特点:
+ 导轨采用直线导轨后置平放、刀架后置、斜面内侧防护。
+ 排屑排液回收性能优于通用平轨。
+ 装夹方便,无刀架干涉,高速高精度。
+ 进口成组P4级NSK轴承,高精度,高转速,高刚性,无尾架。
使用范围:
本产品适合短轴类、盘类加工,系统支持柱、锥、弧、球面、螺纹、切槽。应用在各种盘类、套类、短轴零件加工。刚才、灰钢、有色金属均可达到切削刚性。配专用卡盘,可加工三通、四通、弯头等水暖管接件,包括小型阀体。
技术参数:
型号 | DMK32-CX | DMK25-CX |
床鞍上最大回转直径 (mm) | 330 | 250 |
拖板纵向最大行程 (mm) | 200 | 350 |
拖板横向最大行程 (mm) | 300 | 300 |
最大铣削长度 (mm) | <50 | <50 |
最大铣削直径mm) | <100 | <100 |
主轴内孔通过的最大棒料直径 (mm) | 30 | 25 |
主轴端部尺寸 | A2 4 | A2 4 |
卡盘公称直径 (mm) | 160 | 125 |
主轴前轴承支撑轴直径 (mm) | 70 | 65 |
主电机功率 AC (kw) | 3.7 | 3.7 |
主轴转速范围(可无极编程) (rpm) | 300-4000 | 10-5000 |
可配动力头数 | ≤ 2 | 选配 |
动力头功率/转速 (rpm) | ≤3KW /≤3000 (伺服) | 选配 |
X轴最大快速移动速度 (rpm) | 9 | 9 |
Z轴最大快速移动速度(rpm) | 9 | 9 |
刀架 | 回转刀架,8工位 | 排刀 |
外圆刀具或刀杆尺寸 (mm) | 20*20*110 (直接装刀) | 20*20 |
内孔刀具刀杆 (mm) | 20, 25 | 20, 25 |
相邻刀位换刀时间 | 0.35 sec | GOO 速度 |
重量 (kg) | 2200 | 1500 |
机床外形尺寸 (mm) | 1800*1200*1500 | 14000*1100*1500 |
